Зачем нужны хидеры над окнами в каркасном доме и как их правильно рассчитать

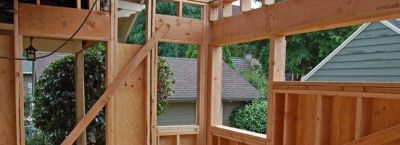

В каркасных зданиях проемы для окон создают разрывы в силовой схеме, из-за чего нагрузка от кровли и верхних этажей перераспределяется на соседние стойки. Чтобы компенсировать ослабление конструкции, над проемами устанавливают горизонтальные балки – хидеры. Они принимают на себя вес вышележащих элементов и передают его на обрамляющие стойки, предотвращая деформацию оконных блоков и стен.

Расчет таких элементов начинают с определения действующих сил. Вертикальная нагрузка включает массу крыши, снегового покрова, перекрытий и отделки. В средней полосе России снеговая нагрузка колеблется от 180 до 320 кг/м² в зависимости от региона. Кровля из металлочерепицы добавляет еще 30-50 кг/м², а перекрытие с утеплителем – около 150-200 кг/м².

Ширина проема напрямую влияет на выбор сечения хидера. Для пролета до 1,2 м подойдет брус 100×150 мм, а при ширине 1,5-2 м потребуется балка 150×200 мм. В случае с двухэтажными домами или мансардами сечение увеличивают до 200×250 мм. Древесину берут не ниже 2-го сорта с влажностью до 12%, чтобы избежать коробления.

Формула для проверки прочности выглядит так: M/W ≤ R, где M – изгибающий момент, W – момент сопротивления сечения, R – расчетное сопротивление древесины. Для сосны R составляет 130 кгс/см² при изгибе. Изгибающий момент вычисляют по формуле M = (q × L²) / 8, где q – суммарная нагрузка на погонный метр, L – длина пролета.

При монтаже хидеры опирают на стойки с каждой стороны проема, фиксируя соединения металлическими пластинами или гвоздевыми пластинами. Минимальная глубина опирания – 90 мм для узких окон и 120 мм для широких. Под балку укладывают гидроизоляционную прокладку из рубероида, чтобы избежать капиллярного подсоса влаги.

В зданиях с большой ветровой нагрузкой дополнительно проверяют жесткость конструкции. Прогиб не должен превышать L/200 – для пролета 2 м допустимое значение составит 10 мм. Если расчеты показывают большие значения, сечение балки увеличивают или используют клееный брус, который обладает повышенной прочностью.

Для сложных случаев, когда над проемом расположены балки перекрытия, хидер делают составным – две доски 50×200 мм с прокладкой из OSB-3 толщиной 12 мм. Такая конструкция выдерживает нагрузки до 400 кг/м² без заметной деформации. Крепление ведут саморезами 5×100 мм с шагом 200 мм в шахматном порядке.

В каркасниках с обшивкой из ЦСП или фанеры часть нагрузки воспринимает облицовка, что позволяет уменьшить сечение хидера на 10-15%. Однако при использовании гипсокартона или вагонки этот запас не учитывают – вся нагрузка ложится на каркас.

Практика показывает, что ошибки в расчетах чаще всего связаны с недооценкой снеговой нагрузки. В районах с обильными осадками к нормативным значениям добавляют коэффициент 1,4. Так, при проектной нагрузке 240 кг/м² расчетное значение составит 336 кг/м².

Монтаж начинают с временной фиксации хидера подпорками, затем выверяют горизонталь уровнем. Перекосы более 3 мм на метр длины приводят к неравномерному распределению усилий и постепенному провисанию. После установки оконного блока проверяют зазоры – они должны быть одинаковыми по всей высоте.

В домах с панорамным остеклением применяют стальные ригели из профильной трубы 60×60×3 мм. Их скрывают в толще стены или декорируют накладками из древесины. Соединение со стойками выполняют через фланцы на болтах М10, что исключает люфт под нагрузкой.

Температурные деформации могут вызвать смещение хидера относительно стоек. Чтобы компенсировать этот эффект, в брусе делают паз глубиной 5 мм, а крепеж ставят в овальные отверстия. Это дает возможность древесине двигаться при изменении влажности без образования щелей.

При реконструкции старых зданий иногда приходится усиливать существующие перемычки. Для этого с двух сторон набивают доски 40×150 мм, стягивая их шпильками М12 через каждые 50 см. Такой метод позволяет увеличить несущую способность на 60-70% без замены элемента.

В сейсмоопасных районах к расчетам добавляют горизонтальные нагрузки. Хидеры здесь выполняют двойными, с диагональными связями из стальных полос 4×40 мм. Узлы крепления усиливают уголками толщиной 3 мм, а длину опирания увеличивают до 150 мм.

Для контроля качества монтажа используют простой тест – под балку подкладывают лист бумаги и проверяют его через сутки. Если он зажат равномерно по всей длине, нагрузка распределена правильно. Проседание более 2 мм указывает на необходимость регулировки опор.

Готовые решения от производителей каркасных систем часто включают типовые таблицы подбора сечений. Для пролета 1,8 м при нагрузке 300 кг/м² в них указан хидер из LVL-бруса 45×300 мм. Эти данные основаны на лабораторных испытаниях и учитывают запас прочности 1,5.

В местах примыкания балок перекрытия к хидерам устанавливают опорные кронштейны из оцинкованной стали. Они предотвращают смятие древесины и снижают локальные напряжения. Толщина металла должна быть не менее 2 мм, а площадь контакта – от 50 см² на каждую точку опоры.

При использовании стеклопакетов большой площади дополнительно рассчитывают жесткость оконной рамы. Она должна выдерживать 30% нагрузки от веса хидера, чтобы избежать перекосов. Алюминиевые профили серии 70 мм и выше обычно соответствуют этому требованию без усиления.

Долговечность конструкции зависит от защиты древесины. Пропитка антисептиками под давлением увеличивает срок службы до 50 лет, тогда как поверхностная обработка требует обновления каждые 5-7 лет. В зонах с высокой влажностью применяют комбинированные составы с гидрофобизирующими добавками.

Размеры хидеров всегда согласуют с толщиной утеплителя в стенах. При слое минеральной ваты 150 мм балка 200 мм оставляет зазор для вентиляции, а при 200 мм утеплителя потребуется дополнительная контрейка. Это исключает мостики холода и промерзание узлов.

Современные методы расчета используют программные комплексы типа SCAD или LIRA, где моделируется работа всей стены. Они показывают распределение напряжений с точностью до 5%, что особенно актуально для нестандартных проемов арочной или трапециевидной формы.

Полевые испытания подтверждают, что правильно рассчитанные хидеры сохраняют геометрию при нагрузках, вдвое превышающих расчетные. Это достигается за счет запаса прочности, заложенного в нормах. Однако экспериментировать с сечениями без инженерных выкладок не стоит – последствия могут проявиться лишь через несколько лет эксплуатации.

Для самостройщиков полезно знать, что проверочный расчет можно заказать в проектных организациях без разработки полного пакета документации. Стоимость такой услуги составляет 20-30% от цены полного проекта, но позволяет избежать критических ошибок.

В завершение стоит отметить, что универсальных решений нет – каждый случай требует индивидуального подхода. Климатические условия, этажность, материал отделки и даже ориентация здания по сторонам света влияют на конечный выбор конструкции.
