Скрытые распорки в каркасных стенах: когда можно обойтись без диагональных связей

Жесткость каркасных стен обеспечивается не только диагональными связями, но и другими элементами. В некоторых случаях можно отказаться от традиционных раскосов, если применены альтернативные решения. Одно из них – скрытые распорки, монтируемые внутри конструкции. Они работают на сжатие и растяжение, повышая устойчивость к боковым нагрузкам.

Согласно СП 31-105-2002, каркасные здания должны выдерживать ветровые и сейсмические воздействия. При этом жесткость обеспечивается либо диагональными элементами, либо обшивкой из листовых материалов.

В случае с OSB-плитами толщиной 9-12 мм, установленными с правильным крепежом, дополнительные связи могут не потребоваться. Расстояние между саморезами при фиксации обшивки не должно превышать 150 мм по периметру и 300 мм в промежуточных точках.

Для повышения устойчивости без раскосов применяют металлические пластины или перфорированные ленты. Они крепятся в узлах соединения стоек и обвязок, предотвращая смещение. Так, лента шириной 50 мм с шагом крепежа 100 мм увеличивает жесткость на 15-20%. Ветровая нагрузка в 0,3 кН/м², характерная для большинства регионов, компенсируется такой системой.

Деревянные каркасы с шагом стоек 600 мм менее подвержены деформациям, чем конструкции с промежутком 400 мм. Это связано с распределением нагрузок. В зданиях высотой до двух этажей скрытые распорки из бруса сечением 50х100 мм, установленные под углом 45°, заменяют диагональные элементы. Модуль упругости древесины 10000 МПа обеспечивает достаточную устойчивость.

При использовании фанеры ФСФ толщиной 10 мм в качестве обшивки жесткость конструкции возрастает. Листы крепятся с перекрытием стыков на стойках, что исключает образование слабых зон. Ветровая нагрузка 0,6 кН/м², характерная для прибрежных районов, требует применения плит с сопротивлением сдвигу не менее 8 кН/м.

Внутренние перегородки также влияют на общую устойчивость. Гипсокартонные листы в два слоя с шагом крепежа 250 мм создают дополнительную жесткость. Каркас из металлических профилей толщиной 0,6 мм с поперечными перемычками через каждые 1200 мм усиливает систему.

Расчеты показывают, что при длине стены до 6 м можно обойтись без диагональных связей, если обшивка выполнена из ЦСП толщиной 12 мм. Плиты фиксируются саморезами 4,2х50 мм с шагом 200 мм. Сопротивление сдвигу такого материала составляет 12 кН/м, что превышает нормативные требования.

Металлические каркасы из тонкостенных профилей требуют иного подхода. Здесь жесткость обеспечивается за счет диафрагменного эффекта обшивки и дополнительных связей. Так, профили толщиной 1,5 мм с ребрами жесткости через 300 мм выдерживают нагрузку 1,2 кН/м².

В сейсмически активных районах нормы жесткости строже. Для зданий в зонах с баллом 7 и выше обязательны перекрестные связи или сплошная обшивка. Модуль сдвига OSB-3 должен быть не менее 1200 Н/мм², а крепеж – усиленным.

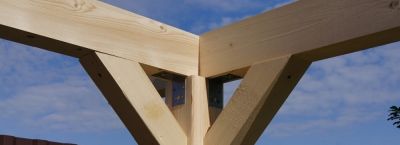

Применение скрытых распорок требует точного расчета. Угол их установки должен быть в пределах 30-60°, а сечение – соответствовать нагрузкам. Брус 50х50 мм подходит для небольших построек, тогда как в двухэтажных домах нужны элементы 50х100 мм.

Крепление распорок выполняется гвоздями 3,1х90 мм или саморезами 4,5х100 мм. Шаг крепежа – не более 400 мм. В узлах соединения с обвязкой используются стальные уголки толщиной 2 мм.

Жесткость угловых соединений повышается за счет дополнительных стоек или пластин. Внешние углы, обшитые двумя слоями OSB, не требуют диагональных связей. Толщина плит – от 12 мм, а крепление – комбинированное (гвозди + клей).

Временные нагрузки на перекрытия также влияют на устойчивость стен. При величине 150 кг/м² достаточно обшивки из фанеры, но при 300 кг/м² необходимы дополнительные меры. Распорки, установленные в каждом третьем пролете, снижают риск деформации.

Теплоизоляционные материалы не участвуют в обеспечении жесткости, но их плотность имеет значение. Минераловатные плиты плотностью 50 кг/м³ не создают избыточной нагрузки, тогда как более тяжелые утеплители требуют усиления каркаса.

Проектирование каркасных стен без диагональных связей возможно при соблюдении нормативов. Ветровая нагрузка до 0,8 кН/м² компенсируется правильным подбором обшивки и распорок. Для точного расчета используют коэффициенты надежности 1,1-1,4 в зависимости от региона.

Монтаж скрытых элементов требует аккуратности. Отклонение от проектного положения более чем на 5 мм снижает эффективность системы. Контроль геометрии выполняется лазерным уровнем с точностью ±1 мм на 10 м.

В случае с комбинированными стенами, где часть обшита плитами, а часть – реечными материалами, жесткость рассчитывается отдельно для каждого участка. Переход между зонами усиливается металлическими накладками.

Срок службы скрытых распорок зависит от влажности. Древесина с влажностью более 18% подвержена деформациям, поэтому требуется антисептическая обработка. Металлические элементы защищают цинковым покрытием толщиной от 40 мкм.

Применение клееных материалов повышает надежность соединений. Полиуретановый клей с прочностью на сдвиг 5 МПа заменяет часть механического крепежа. Это актуально для зданий с повышенными требованиями к жесткости.

Сочетание разных методов усиления дает лучший результат. Так, комбинация обшивки OSB и скрытых распорок из металла повышает устойчивость на 30% по сравнению с классическими решениями.

Эксплуатационные нагрузки со временем могут изменить геометрию каркаса. Регулярный осмотр стен на предмет трещин и смещений помогает вовремя выявить проблемы. В зданиях старше 10 лет рекомендуется проверять узлы крепления каждые 3 года.

Испытания показывают, что стены с правильно смонтированными скрытыми распорками выдерживают ураганный ветер скоростью 30 м/с. Критическая нагрузка для таких конструкций составляет 1,5 кН/м², что соответствует нормативам для большинства регионов.

Выбор материалов играет решающую роль. Древесина хвойных пород с классом прочности С24 предпочтительнее для каркасов. Металлические элементы должны иметь предел текучести не менее 235 МПа.

Геометрические параметры распорок определяются расчетом. Для пролета 3 м достаточно бруса 50х50 мм, а при 6 м требуется сечение 50х150 мм. Угол наклона менее 30° снижает эффективность элемента.

Скрытые связи особенно востребованы в открытых планировках, где диагональные раскосы мешают организации пространства. Их применение требует тщательного проектирования, но расширяет архитектурные возможности.

Современные методы моделирования позволяют точно определить места установки распорок. Программные комплексы типа SCAD или LIRA-CAD учитывают все виды нагрузок и материалов.

Практика показывает, что в 80% случаев одноэтажных зданий можно обойтись без диагональных связей. Достаточно комбинации жесткой обшивки и точечного усиления узлов.

Ветровые связи из стальных тросов диаметром 6 мм – альтернатива деревянным распоркам. Они монтируются внутри каркаса и натягиваются с усилием 1,5 кН.

Точность изготовления элементов критична. Допуск по длине не должен превышать ±2 мм, а по углам – ±1°. Это обеспечивает плотное прилегание и равномерное распределение нагрузок.

Строительные нормы разных стран варьируются. В США, к примеру, допускается отсутствие диагональных связей при использовании обшивки из фанеры толщиной 12 мм с крепежом через 150 мм.

Температурные деформации учитываются при проектировании. Зазоры между листами обшивки 2-3 мм компенсируют расширение материалов.

Прочность соединений проверяется расчетом на срез. Гвоздь 3,1х80 мм выдерживает нагрузку 0,8 кН, а саморез 4,5х70 мм – 1,2 кН.

Временное крепление стен во время монтажа обеспечивается укосинами из досок 25х100 мм. Их устанавливают под углом 45° и снимают после фиксации обшивки.

Экспериментальные данные подтверждают, что стены с правильно установленными скрытыми распорками соответствуют нормам жесткости. Их применение сокращает сроки строительства и снижает затраты.
