Технические особенности монтажа кондиционеров в каркасных домах

В отличие от капитальных зданий, конструкция каркасного дома обладает меньшей массой и специфической структурой стен, что накладывает ограничения на монтаж климатического оборудования.

С учетом этих особенностей необходимо учитывать ряд ключевых параметров при проектировании и установке системы кондиционирования.

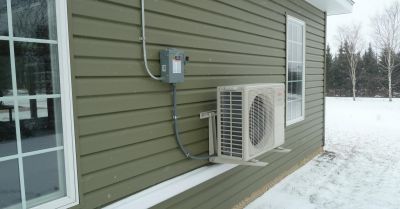

Первым этапом является выбор местоположения внешнего блока кондиционера. Так как каркасные стены имеют ограниченную несущую способность, монтаж кронштейнов требует предварительного усиления поверхности.

Используется фанера толщиной не менее 20 миллиметров или многослойная OSB, закрепленная на стойки каркаса. Крепеж выполняется анкерными болтами длиной от 120 миллиметров. При этом важно, чтобы анкерные элементы не повреждали пароизоляцию и утеплитель.

Для минимизации передачи вибрации на конструкцию дома используются антивибрационные прокладки из эластомера толщиной не менее 10 миллиметров.

Подвод коммуникаций – один из наиболее трудоемких этапов. Каркасные стены состоят из слоев, включающих гипсокартон, утеплитель, паро- и гидроизоляцию, что делает прокладку трубопроводов и кабелей более сложной. Для сохранения герметичности конструкции отверстия под коммуникации обрабатываются полиуретановым герметиком, который предотвращает проникновение влаги и воздуха.

Диаметр отверстий должен быть на 5–10 миллиметров больше диаметра труб для обеспечения термического расширения материалов. После прокладки трубопроводов зазоры заполняются монтажной пеной с низким коэффициентом расширения, чтобы избежать деформации стен.

Внутренний блок кондиционера крепится на несущие элементы каркасной стены с помощью саморезов длиной не менее 75 миллиметров. Перед установкой рекомендуется использовать влагостойкий гипсокартон, чтобы предотвратить разрушение поверхности от конденсата, который может образовываться при эксплуатации оборудования.

Дополнительно применяется декоративная пластина, закрывающая крепежные элементы и обеспечивающая эстетичный вид.

Система дренажа также требует особого подхода. В каркасных домах рекомендуется использовать пластиковые трубки диаметром 16 миллиметров с изоляцией из вспененного полиэтилена толщиной 6 миллиметров. Для предотвращения замерзания конденсата в холодное время года трубу можно снабдить греющим кабелем с мощностью 10 Вт/м.

Дренажный выход прокладывается под уклоном не менее 5 градусов к горизонтали, что обеспечивает свободное стекание воды.

Электропитание кондиционера подводится через отдельную линию, подключенную к автоматическому выключателю на 16 ампер. Кабель используется с медными жилами сечением не менее 2,5 квадратных миллиметров. Прокладка кабеля выполняется в кабель-канале, закрепленном на стойки каркаса.

Для защиты системы от скачков напряжения устанавливается стабилизатор, рассчитанный на мощность оборудования с запасом 20%.

Особое внимание уделяется теплоизоляции магистрали хладагента. Медные трубки покрываются изоляционным материалом толщиной не менее 9 миллиметров. Для минимизации теплопотерь все стыки герметизируются клейкой лентой на основе бутилкаучука.

При прокладке трубопровода избегают резких изгибов, чтобы исключить риск повреждения внутреннего слоя и нарушения герметичности.

При выборе модели кондиционера для каркасного дома стоит учитывать уровень шума оборудования. Для минимизации акустического воздействия рекомендуется выбирать устройства с наружным блоком, уровень шума которого не превышает 50 дБ.

Это особенно важно для домов с тонкими стенами, где звуковая изоляция ограничена. Внутренний блок желательно устанавливать вдали от спальных помещений.

При выполнении всех монтажных работ необходимо соблюдать регламентирующие документы, включая СП 60.13330.2016 «Отопление, вентиляция и кондиционирование» и ГОСТ Р 51541-99 «Системы кондиционирования воздуха».

Эти нормативы определяют основные требования к установке климатического оборудования, включая допустимые отклонения углов крепежа и материалы трубопроводов. Так, отклонение от горизонтали при монтаже кронштейнов наружного блока не должно превышать 3 миллиметров на 1 метр длины.

Кроме того, важную роль играет защита наружного блока от атмосферных воздействий. Рекомендуется устанавливать козырьки из оцинкованной стали толщиной 1 миллиметр. Конструкция должна обеспечивать свободный доступ воздуха к теплообменнику, но защищать устройство от попадания осадков и мусора.

Для повышения энергоэффективности системы рекомендуется проверять герметичность соединений трубопроводов с помощью вакуумного насоса до заправки хладагента. Отклонение давления в системе в течение 24 часов не должно превышать 0,1 бара. Это обеспечивает стабильную работу оборудования и предотвращает утечку рабочего вещества.

Особенности монтажа кондиционеров в каркасных домах требуют тщательного подхода и учета множества деталей. Грамотное выполнение всех этапов, от выбора места установки до подключения оборудования, позволяет избежать проблем в эксплуатации и обеспечить долговечность системы.

Уделяя внимание каждому шагу, можно добиться надежной работы оборудования даже в условиях ограниченной несущей способности конструкций. Такой подход гарантирует комфорт и оптимальный микроклимат в доме.
