Как избежать прогиба балок перекрытия в каркасном доме

Прогиб балок перекрытия в каркасном доме — распространенная проблема, которая возникает из-за неправильного подбора сечения или неверного расчета шага установки. Чтобы избежать деформации, необходимо учитывать нагрузку на перекрытие, тип материала и условия эксплуатации.

Для жилых помещений стандартная нагрузка составляет 150-200 кг/м², а для чердачных — 70-100 кг/м². Эти параметры являются основой для дальнейших расчетов.

Сечение балок напрямую влияет на их несущую способность. Для перекрытий чаще всего используют деревянные балки прямоугольной формы, так как они обеспечивают оптимальное соотношение прочности и веса.

При пролете 3-4 метра подойдут балки сечением 50х150 мм или 50х200 мм. Если расстояние между опорами превышает 5 метров, рекомендуется увеличить высоту сечения до 250 мм. Ширина при этом остается неизменной, так как она меньше влияет на жесткость конструкции.

Шаг установки балок также играет ключевую роль. Чем меньше расстояние между ними, тем равномернее распределяется нагрузка. Для жилых помещений стандартный шаг составляет 400-600 мм.

В случае с чердачными перекрытиями его можно увеличить до 800 мм, но только при условии использования легких утеплителей и отсутствия значительной нагрузки. Уменьшение шага до 300 мм повышает надежность конструкции, но увеличивает расход материала.

При выборе материала для балок предпочтение стоит отдавать хвойным породам древесины, таким как сосна или ель. Они обладают высокой прочностью и устойчивостью к деформациям.

Влажность древесины не должна превышать 12-14%, так как избыток влаги приводит к усадке и короблению. Перед монтажом балки необходимо обработать антисептиками и антипиренами для защиты от гниения и возгорания.

Для повышения жесткости перекрытия можно использовать дополнительные элементы, такие как поперечные перемычки или металлические накладки. Перемычки устанавливаются между балками на расстоянии 1-1,5 метра друг от друга и крепятся с помощью саморезов или гвоздей.

Металлические накладки монтируются в местах соединения балок с опорами, что предотвращает их смещение и увеличивает несущую способность.

При расчете нагрузки на перекрытие необходимо учитывать не только вес мебели и людей, но и массу отделочных материалов, утеплителя и инженерных коммуникаций. Для утепления перекрытий часто используют минеральную вату, плотность которой составляет 30-50 кг/м³.

Толщина слоя утеплителя зависит от климатических условий и обычно варьируется от 150 до 250 мм. Это создает дополнительную нагрузку на балки, которую нужно учитывать при проектировании.

В случае с длиннопролетными перекрытиями можно использовать клееные балки, которые обладают повышенной прочностью и устойчивостью к прогибу. Их изготавливают из нескольких слоев древесины, склеенных между собой под давлением.

Такие балки могут перекрывать пролеты до 12 метров без дополнительных опор, что делает их идеальным решением для больших помещений.

Для предотвращения прогиба также важно правильно закрепить балки на опорах. Они должны опираться на несущие стены или колонны не менее чем на 100 мм. В местах опирания рекомендуется использовать гидроизоляционные прокладки, чтобы предотвратить контакт древесины с влагой.

Крепление балок к стенам осуществляется с помощью металлических уголков или анкерных болтов, которые обеспечивают надежную фиксацию.

При монтаже перекрытий необходимо следить за горизонтальностью балок. Даже небольшой перекос может привести к неравномерному распределению нагрузки и последующему прогибу. Для контроля уровня используют лазерный нивелир или строительный уровень. Если балки уже установлены, но имеют небольшой прогиб, его можно устранить с помощью домкратов или регулируемых опор.

В процессе эксплуатации важно регулярно проверять состояние перекрытий. Появление трещин, скрипов или видимых деформаций свидетельствует о превышении нагрузки или ослаблении креплений.

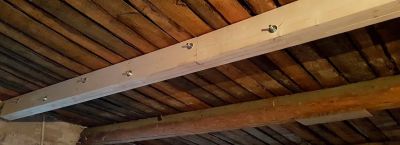

В таких случаях необходимо усилить конструкцию, установив дополнительные балки или металлические элементы. Своевременное устранение проблем позволяет избежать серьезных повреждений и продлить срок службы перекрытий.

Для повышения долговечности конструкции рекомендуется использовать комбинированные материалы. Так, деревянные балки можно усилить металлическими профилями, которые устанавливаются в нижней части сечения. Это увеличивает жесткость без значительного увеличения веса. Металлические профили крепятся с помощью болтов или саморезов, обеспечивая надежное соединение.

При проектировании каркасного дома важно учитывать не только текущие нагрузки, но и возможные изменения в будущем. Увеличение этажности, установка тяжелого оборудования или изменение назначения помещения могут потребовать усиления перекрытий. Заранее предусмотрев такие возможности, можно избежать дорогостоящих переделок в дальнейшем.

Использование современных программ для расчета нагрузок и подбора сечения балок значительно упрощает процесс проектирования. Программное обеспечение позволяет учитывать все факторы, включая тип материала, шаг установки и условия эксплуатации. Это снижает вероятность ошибок и обеспечивает высокую точность расчетов.

В заключение стоит отметить, что правильный выбор сечения балок и шага их установки является основой надежного перекрытия. Соблюдение нормативных требований, использование качественных материалов и грамотный монтаж позволяют избежать прогиба и обеспечить долговечность конструкции. Регулярный контроль состояния перекрытий и своевременное устранение дефектов помогут сохранить их прочность и функциональность на протяжении многих лет.
